Box-PC: Aufbau, Vorteile und typische Einsatzfälle

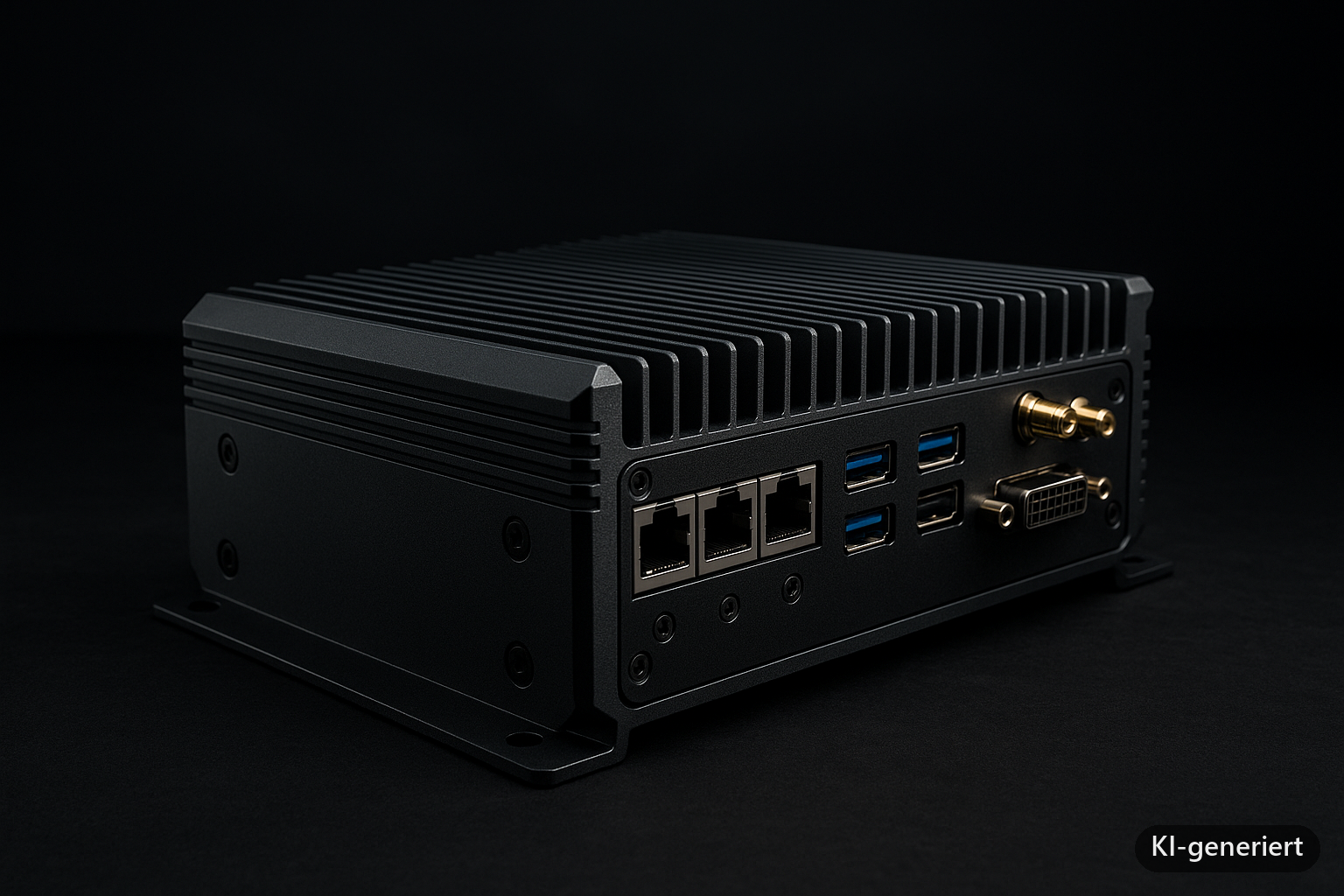

Symbolbild, KI-generiert (gpt-image-1)
Ein Box-PC ist ein Industrie-Rechner in einem geschlossenen Gehäuse ohne Bildschirm. Er ist die mit Abstand häufigste Bauform im Maschinenbau – und die einzige, die man einbauen kann, bevor man weiß, wo genau sie am Ende sitzt.
Was einen Rechner überhaupt industrietauglich macht, behandelt Was ist ein Industrie-PC?. Hier geht es um die Bauform: wie sie aufgebaut ist, wo ihre mechanischen Grenzen liegen und wann sie die richtige ist.
Das Prinzip: die Bauform, die nichts festlegt
Ein Panel-PC ist eine Entscheidung über den Bedienplatz. Ein Rackmount-System ist eine Entscheidung über den Schrank. Ein Box-PC ist zunächst keine Entscheidung – und genau darin liegt sein Wert.
Er verhält sich wie ein Hutschienen-Netzteil: Man sieht ihn nie, er hat keine Bedienoberfläche, und deshalb lässt er sich praktisch überall verbauen – im Schaltschrank, im Maschinenrahmen, hinter einer Verkleidung, im Fahrzeug. Wer zum Zeitpunkt der Auslegung noch nicht weiß, wie die Maschine mechanisch endet, kauft einen Box-PC.
Aufbau
Mainboard: Mini-ITX mit 170 × 170 mm, Nano-ITX mit 120 × 120 mm oder ein herstellereigener Formfaktor. Bei lüfterlosen Ausführungen ist das Board thermisch direkt an das Gehäuse angebunden – die Platine ist dann Teil der Kühlung, nicht nur ihr Inhalt.
Prozessor: Embedded-Varianten der Core-i-Reihe, Atom oder Celeron für sparsame Systeme, Ryzen Embedded für Mehrkernlast. Der Prozessor ist in aller Regel fest verlötet.
Arbeitsspeicher: Verlötet oder über SO-DIMM-Schächte, typisch 4–32 GB. Verlöteter Speicher überlebt Vibration besser, kostet aber die Nachrüstoption.
Massenspeicher: M.2 NVMe als Systemlaufwerk, oft ergänzt um einen 2,5-Zoll-Schacht. Industrielle SSDs mit Power-Loss-Protection sind hier kein Luxus: Ein ungeplanter Spannungsabfall mitten im Schreibvorgang kostet sonst das Dateisystem.
Erweiterung: Je nach Baugröße ein PCIe-Slot für GPU oder Framegrabber, dazu mPCIe- und M.2-Steckplätze für WLAN, Mobilfunk oder zusätzliche Schnittstellen.
Anschlüsse und Kühlung: Mehrfach-Ethernet, USB, RS232/RS485, Digital-I/O, Displayausgänge – meist auf einer Gehäuseseite gebündelt. Gekühlt wird passiv über Rippen im Gehäuse oder aktiv über einen zentralen Lüfter.
Was wie eine Einschränkung aussieht
Verlöteter Prozessor, verlöteter Speicher, kein Netzteil im Gehäuse: Im Vergleich mit einem Desktop-PC liest sich das wie eine Liste von Nachteilen. Aufrüsten geht nicht, austauschen auch nicht.
Nur ist Aufrüsten in der Industrie kein Ziel. Ein gesockelter Prozessor hat eine mechanische Verbindung, die unter Dauervibration nachgeben kann, und er macht das Gerät konfigurierbar – was bedeutet, dass zwei Rechner mit derselben Artikelnummer nicht mehr zwingend identisch sind. Was im Consumer-Vergleich als Einschränkung erscheint, ist die eigentliche Industrieeigenschaft: Reproduzierbarkeit. Der Rechner, der in zwei Jahren als Ersatz kommt, verhält sich genau wie der verbaute.
Ebenso hartnäckig ist die Gleichsetzung von Box-PC und lüfterlos. Die Bauform legt die Kühlung nicht fest – sie macht Passivkühlung nur besonders naheliegend, weil das geschlossene Gehäuse ohnehin da ist. Wo die thermischen Grenzen liegen, steht unter Lüfterlose Industrie-PCs.
Wie groß muss die Box sein?
Die Baugröße folgt der Erweiterung, nicht der Rechenleistung.
Stufe 1 – Kompaktgehäuse ohne Steckplatz. Für Protokollumsetzung, Datenerfassung und Steuerungsaufgaben. Sehr flach, lüfterlos, oft direkt auf die Hutschiene.
Stufe 2 – ein PCIe-Steckplatz. Reicht die Bordausstattung an Schnittstellen nicht, kommt eine Karte hinzu: Framegrabber, CAN, zusätzliche serielle Ports. Das Gehäuse wächst dafür in der Höhe, nicht in der Tiefe – eine Low-Profile-Karte ist 68,9 mm hoch.
Stufe 3 – GPU-fähige Box. Eine Inferenzkarte verlangt Bauraum ab etwa 250 mm Tiefe, Netzteilreserve und in aller Regel aktive Kühlung. Ab hier ist die Bauform nicht mehr unauffällig.
Stufe 4 – Rackmount. Werden mehrere Steckplätze, redundante Netzteile oder Hot-Swap-Laufwerke gebraucht, ist die Grenze der Bauform erreicht. Dann wird es ein 19-Zoll-System.
Die 100 Millimeter, die im Datenblatt fehlen
Ein Box-PC bündelt seine Anschlüsse fast immer auf einer Seite. Bei zehn bis zwölf Schnittstellen stecken dort Ethernet-Stecker mit Rastnase, USB-Kabel, ein Klemmblock für die Versorgung und gegebenenfalls Antennenleitungen. Steckerlänge und Biegeradius brauchen zusammen 80 bis 100 mm, die kein Datenblatt ausweist.
Faustregel: Zur Gehäusetiefe pauschal 100 mm für den Steckerabgang addieren, bevor der Einbauraum geprüft wird. Bei Montage in einer Schaltschranktür kommt der Schwenkbereich hinzu.
Das klingt nach einer Kleinigkeit und ist der Grund, warum Geräte nachträglich quer eingebaut werden – womit dann die Kühlrippen waagerecht liegen und die natürliche Konvektion nicht mehr funktioniert.
Wenn der Box-PC die kleine SPS ersetzt
Der interessanteste Einsatzfall ist der, in dem gar keine Steuerung mehr danebensteht. Maschinen mit umfangreicher Bildverarbeitung, aber einfacher Ablauflogik brauchen oft keine eigene SPS: Die digitalen Ein- und Ausgänge des Box-PCs übernehmen die Ablaufsteuerung, und die Bildverarbeitung steuert die Weiche oder Ausschleusung direkt an – über Modbus aus der Programmbibliothek heraus, per Python oder C#, ohne den Umweg über eine Steuerung.
Das setzt voraus, dass die I/Os dafür frei bleiben. Wer sie bereits mit Anzeige- und Befehlsgeräten belegt hat, muss diese anders anbinden – Standardschnittstellen wie USB sind dafür der übliche Weg.
Eine Grenze bleibt und ist nicht verhandelbar: Sicherheitsfunktionen laufen nicht auf dem Rechner. Ein Not-Halt wird nach IEC 60947-5-5 ausgeführt und entsprechend dem geforderten Performance Level beziehungsweise SIL angebunden – über ein Sicherheitsrelais oder eine Sicherheitssteuerung, niemals über einen digitalen Eingang des Box-PCs.
Typische Einsatzfälle
Machine Vision: Die Standardplattform für industrielle Bildverarbeitung – Kameraanbindung über GigE Vision oder Framegrabber, Auswertung lokal, Rückmeldung an die Linie.
Maschinennahe Datenerfassung: OPC-UA-Server, Protokollumsetzung, Visualisierung an CNC-Maschinen, Pressen und Montagelinien.
Fahrzeuge und mobile Maschinen: Ausführungen mit Weitbereichseingang 9–36 V DC und geprüfter Vibrationsfestigkeit für Landtechnik, Flurförderzeuge und Transportsysteme.
Lokale KI-Inferenz: Mit passender Karte führt ein Box-PC Modelle vor Ort aus. Wie viel Rechenleistung dafür an die Maschine gehört, behandelt Edge Computer.
Welche Bauform passt?
| Situation | Bauform |
|---|---|
| Kein lokales Bedienbild nötig | Box-PC |
| Bedienung direkt an der Maschine | Panel-PC |
| Mehrere Steckplätze, Redundanz | Rackmount 19 Zoll |
| Neben der SPS auf der Hutschiene | DIN-Rail-Box-PC |
| Einbauort steht noch nicht fest | Box-PC mit VESA-Adapter |
| GPU heute oder später | Box-PC ab 250 mm Tiefe mit PCIe |
Zur Montage auf der Hutschiene nach IEC 60715 siehe DIN-Rail-Montage für Industrie-PCs. Die Abgrenzung zum Embedded-PC behandelt Embedded PC, Box-PC oder Industrie-PC?.
Kompakte Box-PCs und Industrie-Computer: Box-PCs und Industrie-Computer.
