PCIe-Lanes und Bandbreite: Was Entscheider wissen müssen

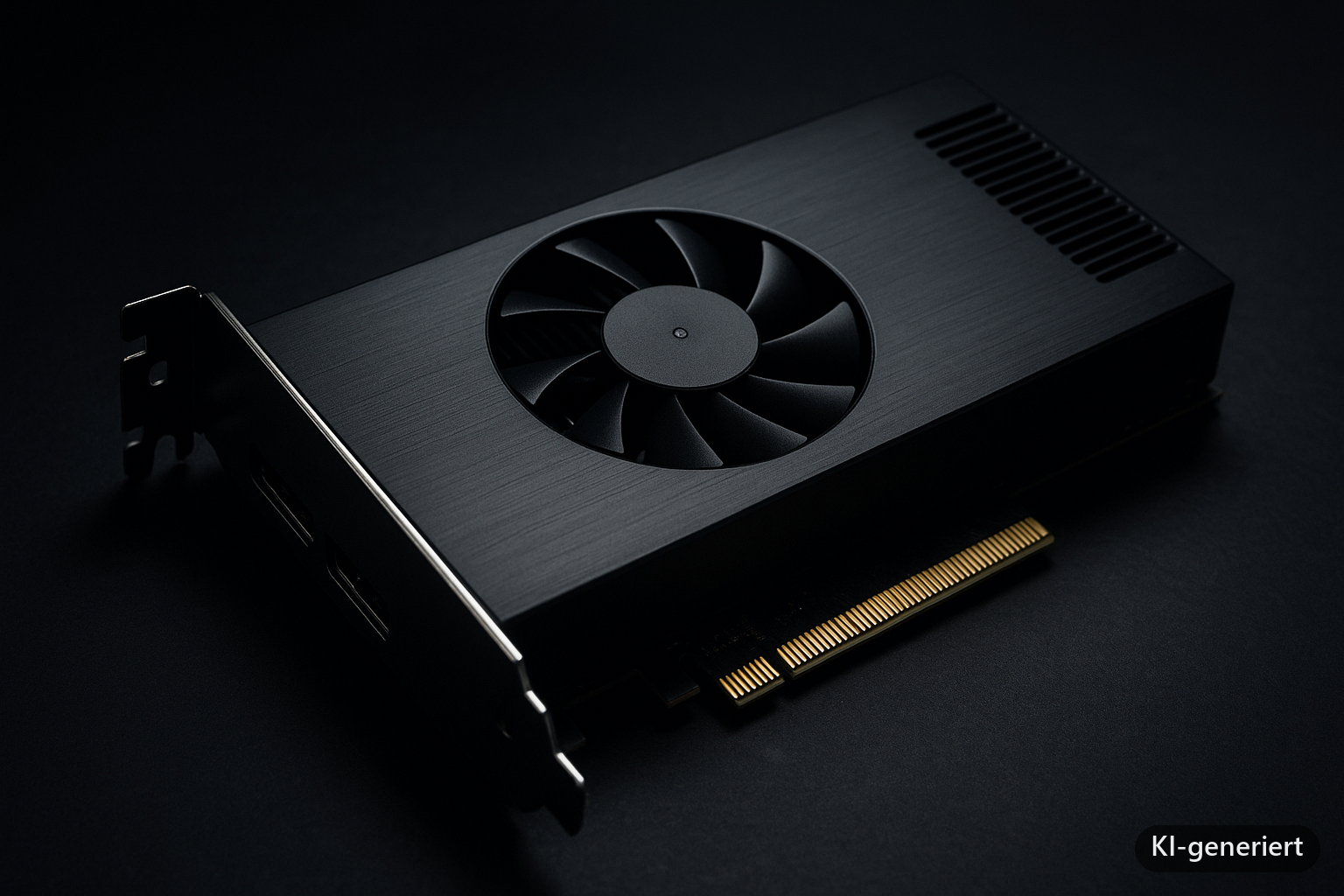

Symbolbild, KI-generiert (gpt-image-1)
PCIe (Peripheral Component Interconnect Express) ist die Schnittstelle, über die GPU-Karten, Framegrabber und andere Hochleistungskarten in industrielle Computersysteme eingebunden werden. Das Verständnis von pcie lanes bandbreite ist entscheidend, um zu beurteilen, ob ein Industrie-PC eine bestimmte GPU-Karte optimal betreibt.
Grundprinzip: Lanes und Geschwindigkeit
Eine PCIe-Lane ist ein serieller Hochgeschwindigkeits-Vollduplex-Link aus je einem Sende- und einem Empfangsdifferenzpaar. Mehrere Lanes werden gebündelt, um höhere Bandbreite zu erreichen:
| Konfiguration | Beschreibung |
|---|---|
| x1 | 1 Lane (schmalster Slot) |
| x4 | 4 Lanes |
| x8 | 8 Lanes |
| x16 | 16 Lanes (breitester Slot, Standardgröße für GPUs) |
Wichtig: Mechanische Slotgröße ≠ elektrisch angebundene Lanes. Ein x16-Slot kann physisch groß sein, aber nur x4 oder x8 Lanes elektrisch bereitstellen – häufig bei Industrie-Mainboards mit eingeschränktem Lane-Budget.
Bandbreite pro Generation
| PCIe-Gen | Bandbreite/Lane | x4 | x8 | x16 |
|---|---|---|---|---|
| PCIe 3.0 | 985 MB/s | 3,9 GB/s | 7,9 GB/s | 15,8 GB/s |
| PCIe 4.0 | 1.969 MB/s | 7,9 GB/s | 15,8 GB/s | 31,5 GB/s |
| PCIe 5.0 | 3.938 MB/s | 15,8 GB/s | 31,5 GB/s | 63 GB/s |
Bidirektional: Die Bandbreiten gelten in jede Richtung (Full-Duplex).
Reicht x4 für eine GPU?
Die häufige Frage bei Industrie-PCs, die nur x4-Slots bereitstellen: Verliert eine GPU dabei Leistung?
Für KI-Inferenz: Die Modell-Gewichte werden einmalig in den GPU-Speicher geladen. Laufend werden nur Eingangs- und Ausgangsdaten übertragen (z.B. Kamerabild → GPU → Erkennungsergebnis). Bei einem HD-Kamerabild (ca. 2–6 MB) und PCIe 3.0 x4 (3,9 GB/s) ergibt sich eine Übertragungszeit von < 2 ms – für die meisten Inferenz-Anwendungen nicht der Flaschenhals.
Für Training: GPU-Training ist Transfer-intensiver – dort ist x16 empfehlenswert.
Praktischer Richtwert: Bis ca. NVIDIA RTX 3070 Ti ist PCIe 3.0 x4 für Inferenz-Workloads ohne messbare Performance-Einbuße nutzbar.
Rückwärtskompatibilität
PCIe ist vollständig abwärtskompatibel: - Eine PCIe 4.0-Karte in einem PCIe 3.0-Slot → läuft mit PCIe 3.0-Bandbreite - Eine x16-Karte in einem x8-Slot (physisch passend) → läuft mit x8-Bandbreite - Keine Beschädigung bei gemischter Generation oder Lane-Anzahl
Lane-Budget: Warum nicht alle Slots x16 bieten
CPUs stellen eine begrenzte Anzahl PCIe-Lanes bereit: - Intel Core i5/i7 (12. Gen+): 20 Lanes - AMD Ryzen 5000 Series: 24 Lanes - Intel Xeon / AMD EPYC (Server): 64–128 Lanes
Ein Industrie-PC mit einem x16-Slot (GPU) und zwei M.2-NVMe-Slots (je x4) verbraucht bereits 16 + 4 + 4 = 24 Lanes. Weitere PCIe-Steckplätze teilen dann das verbleibende Budget, oft mit Verlangsamung auf x4 oder x2.
Praktische Empfehlung für Industrie-PC Auswahl
| Anwendung | Empfohlener PCIe-Slot | Begründung |
|---|---|---|
| KI-Inferenz (1 GPU) | x16 oder x8 PCIe 3.0+ | Ausreichend für typische VRAM-Transfers |
| Framegrabber | x4 PCIe 3.0 | Ausreichend für 4K-Multikanal-Video |
| Hochleistungs-Training | x16 PCIe 4.0 | Maximale Bandbreite nötig |
| NVMe-SSD + GPU | 2× separate Slots | Lane-Budget prüfen |
Fazit
PCIe-Lanes bestimmen die Datenbandbreite zwischen CPU und GPU. Für Edge-KI-Inferenz ist PCIe 3.0 x4 in den meisten Fällen ausreichend – das Bottleneck ist eher der GPU-Speicher als die PCIe-Bandbreite. Entscheidend beim Industrie-PC-Kauf: prüfen, wie viele physische Lanes der Slot tatsächlich liefert, nicht nur die mechanische Slotgröße.
Passende PCIe AI-Karten: PCIe AI-Karten GPU-Karten.
Weiterführende Dokumentation
- PCI-SIG: PCIe Spezifikation und Versionen
- Intel: PCIe-Lanes in Core-Prozessoren (Produktdatenblätter)
- AMD: Ryzen PCIe-Lane-Konfiguration
