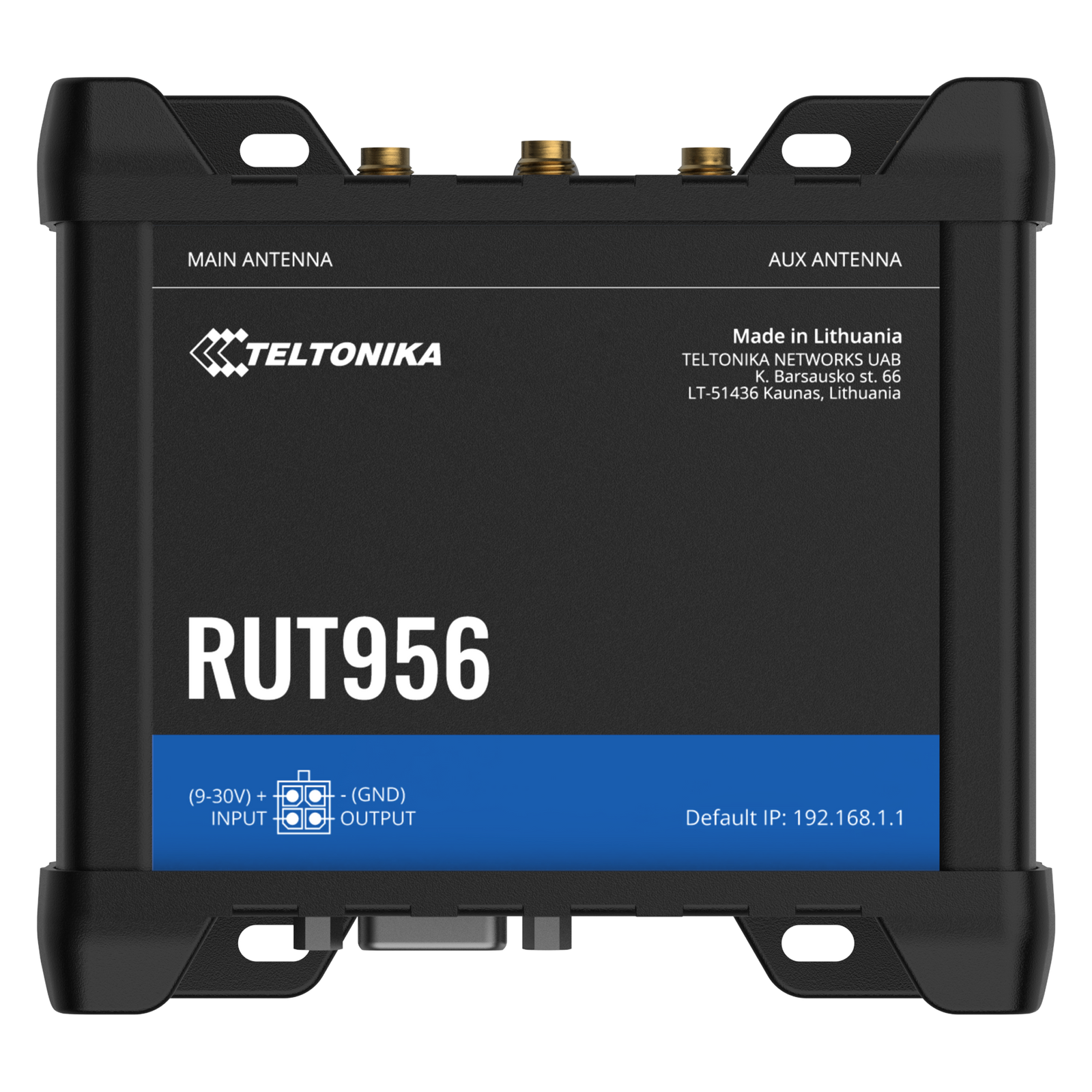

Teltonika RUT956 als Industrie-Gateway konfigurieren
Der Teltonika RUT956 ist das industrielle Flaggschiff der RUT-Serie: Dual-SIM LTE Cat 6, RS232 und RS485/422, digitale I/Os und vier Ethernet-Ports. Diese Anleitung zeigt die teltonika rut956 konfiguration für typische Industrie-Szenarien.
Überblick: Schnittstellen des RUT956
| Schnittstelle | Beschreibung |
|---|---|
| LTE (2× SIM) | Cat 6, 300 Mbit/s Down, automatisches Failover |
| 4× Ethernet | 1× WAN, 3× LAN (Gigabit) |
| RS232 | Serielle Schnittstelle, bis 115.200 Baud |
| RS485/422 | Differential, Modbus RTU, bis 115.200 Baud |
| 2× DIN | Digitale Eingänge 0–30 V |
| 1× DOUT | Digitaler Ausgang, Open-Collector |
Modbus RTU zu Modbus TCP Konvertierung
Die häufigste Anwendung des RS485-Ports: Maschinen mit Modbus-RTU-Steuerung über Ethernet/LTE erreichbar machen.
Services → Modbus → Serial Gateway:
| Feld | Wert |
|---|---|
| Aktiviert | Ein |
| Serieller Port | RS485 |
| Baudrate | Laut Gerätedokumentation (häufig 9600 oder 19200) |
| Datenbits | 8 |
| Parität | None oder Even – laut Gerät |
| TCP-Port | 502 (Standard Modbus TCP) |
Nach dem Speichern ist die SPS über {Router-IP}:502 als Modbus-TCP-Gerät erreichbar. Der Router übersetzt die TCP-Anfragen automatisch in RTU-Frames auf dem RS485-Bus.
VLAN-Segmentierung konfigurieren
Für Anwendungen mit mehreren Netzwerkbereichen (Steuerung, Sensorik, Kamera):
Netzwerk → VLANs → Hinzufügen:
| VLAN-ID | Name | Ports |
|---|---|---|
| 10 | Steuerung | LAN1 |
| 20 | Sensorik | LAN2 |
| 30 | Kamera | LAN3 |
Jeder VLAN erhält einen eigenen DHCP-Bereich. Routing zwischen VLANs über Firewall-Regeln steuern.
Dual-SIM Failover einrichten
Netzwerk → Failover → SIM-Verwaltung:
| Einstellung | Wert |
|---|---|
| Primär | SIM 1 |
| Sekundär | SIM 2 |
| Ping-Ziel | 8.8.8.8 |
| Ping-Intervall | 30 s |
| Schwellwert | 3 fehlgeschlagene Pings |
Bei Ausfall der primären SIM-Verbindung schaltet der Router innerhalb von 90 Sekunden auf SIM 2 um. Nach Wiederherstellung der primären Verbindung erfolgt automatisch Rückschaltung (konfigurierbar).
Digitale Eingänge und Ausgänge
Services → I/O → Eingang 1: - Aktionsbedingung: Pegel LOW/HIGH oder Flanke - Aktion: SMS senden, E-Mail senden, HTTP-Request, RMS-Alarm
Beispiel Maschinenfehler-Alarm: Steuerungsausgang (24 V) an DIN1 anschließen. Bei HIGH-Signal sendet der Router automatisch eine SMS an eine konfigurierte Nummer.
DOUT: Offener Kollektor, bis 300 mA – für einfache Schaltfunktionen (Signalleuchte, Relais-Trigger).
Firewall-Grundkonfiguration
Netzwerk → Firewall → Regeln: - WAN → LAN: Default DROP (Firewall erlaubt keine eingehenden Verbindungen ohne explizite Regel) - VPN → LAN: ACCEPT für Fernwartungszugang - LAN → WAN: ACCEPT für ausgehenden Traffic
Für Modbus-TCP-Zugang aus dem VPN: Eingehende Regel: Quell-IP = VPN-Subnetz, Ziel-Port 502, Protokoll TCP, Aktion ACCEPT.
Fazit
Der RUT956 deckt als Industrie-Gateway serielle Protokollkonvertierung, Netzwerksegmentierung, Dual-SIM-Redundanz und I/O-basierte Alarmierung in einem Gerät ab. Die Konfiguration aller Funktionen läuft über das einheitliche RutOS-WebUI ohne zusätzliche Software.
