MXM-Grafikmodule in Industrie-PCs: Aufbau, Typen und Einsatz

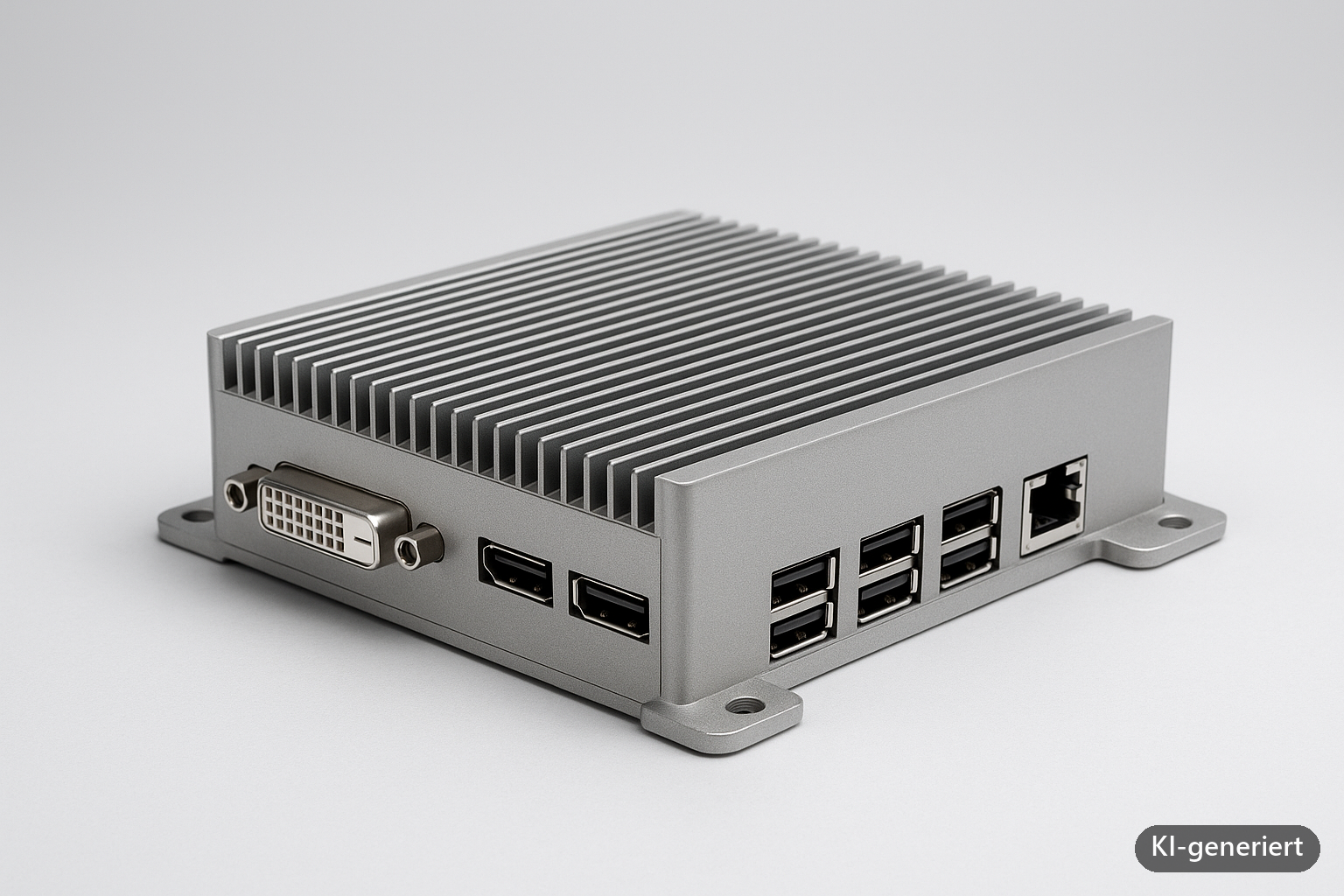

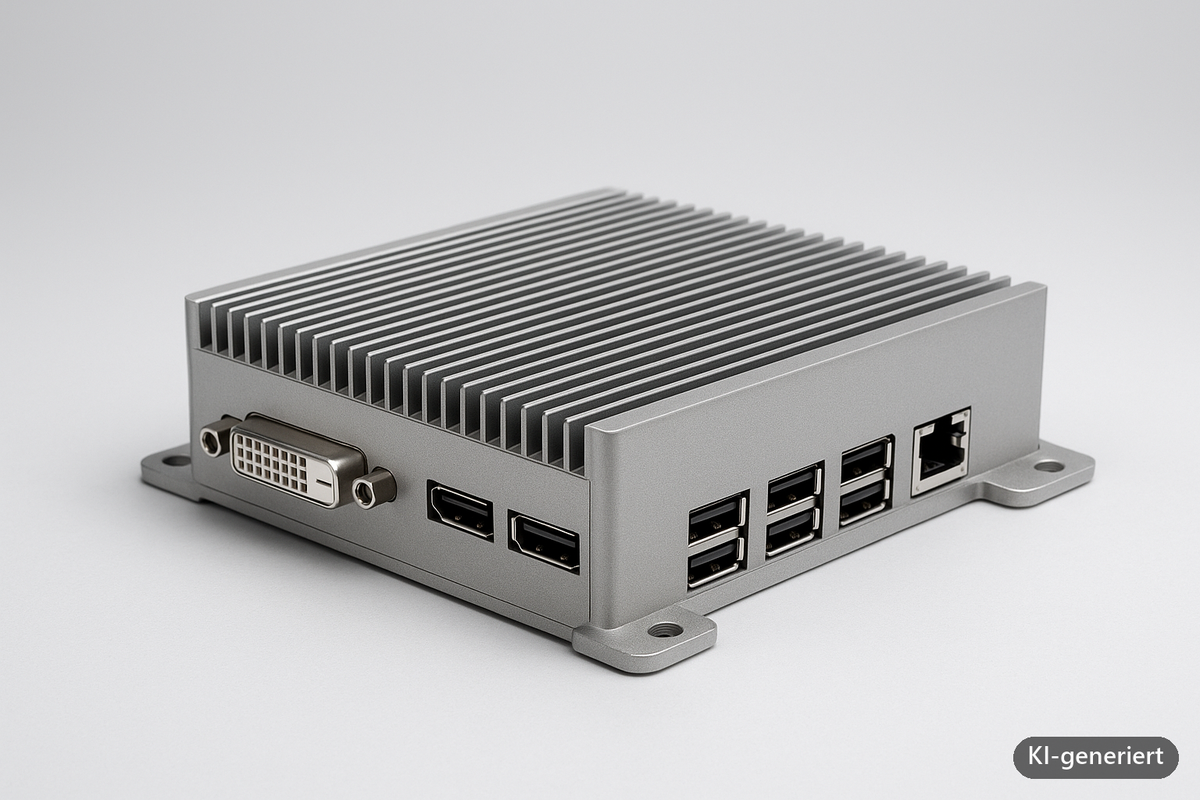

Symbolbild, KI-generiert (gpt-image-1)
MXM steht für Mobile PCI Express Module – ein Formfaktor für Grafikprozessoren, der ursprünglich für Notebooks entwickelt wurde und in kompakten Industrie-Rechnern seinen zweiten Markt gefunden hat. Wo für eine Steckkarte kein Platz ist, bleibt MXM oft die einzige Möglichkeit, überhaupt GPU-Leistung ins Gerät zu bekommen.
Die Entscheidung dafür fällt allerdings nicht beim Modul, sondern beim Rechner. Das ist der Punkt, der bei der Beschaffung regelmäßig zu spät auffällt.
Das Prinzip: die Grafikeinheit ohne eigene Kühlung
Ein MXM-Modul ist eine Platine mit Grafikprozessor und Speicher, die über einen genormten Steckverbinder auf dem Mainboard sitzt. Typ A misst 82 × 70 mm, Typ B 82 × 105 mm – beides deutlich kleiner als eine Steckkarte.
Was es nicht mitbringt, ist ein Kühlsystem. Ein MXM-Modul delegiert seine gesamte Verlustleistung an das Gerät, in dem es steckt. Es verhält sich wie ein Einbaugerät in der Küche: keine eigene Front, keine eigenen Füße, und es passt nur in die Nische, für die es geplant wurde.
Daraus folgt alles Weitere – die kompakte Bauform, der begrenzte Leistungsbereich von typisch 25 bis 100 W und die eingeschränkte Austauschbarkeit.
Wie bringt man GPU-Leistung in einen Industrie-PC?
Stufe 1 – integrierte Grafikeinheit. Die iGPU moderner Embedded-Prozessoren trägt Bildausgabe, Videodekodierung und leichte Inferenz auf vorverarbeiteten Daten. Für Anomalieerkennung auf Sensorzeitreihen reicht sie regelmäßig aus, und sie kostet weder Bauraum noch Aufpreis.
Stufe 2 – MXM-Modul. Reicht die iGPU nicht und ist gleichzeitig kein Platz für eine Steckkarte, ist MXM der Weg. Typisch in kompakten Box-PCs, in lüfterlosen Geräten und überall dort, wo das Gehäuse ohnehin als Kühlkörper dient.
Stufe 3 – PCIe-Karte im Low-Profile-Format. Ist ein Steckplatz vorhanden, ist die Standardkarte fast immer die wirtschaftlichere Wahl: Massenmarkt statt Spezialprodukt, austauschbar, mit eigener Kühlung. Sie braucht 68,9 mm Bauhöhe.
Stufe 4 – Karte voller Baulänge. Ab hier geht es um Bauraum ab etwa 250 mm Gehäusetiefe, Netzteilreserve und aktive Kühlung. Die Auswahl behandelt NVIDIA RTX für Inferenz.
Der Standard normt den Stecker, nicht die Austauschbarkeit
MXM klingt nach Modularität: genormter Formfaktor, genormter Steckverbinder, Modul tauschbar. In der Praxis trägt diese Erwartung nicht.
MXM 3.0 und 3.1 unterscheiden sich in der Pinbelegung. Die Spannungsversorgung ist auf das jeweilige Mainboard-Design abgestimmt. Die Kühlkörper-Befestigung variiert zwischen Herstellern, und das VBIOS ist an die Plattform angepasst. Ein Upgrade auf ein stärkeres Modul ist keine Ersatzteilfrage, sondern eine Systemfreigabe durch den Rechnerhersteller – wer damit nicht rechnet, hat ein Modul im Regal und ein Gerät, das es nicht annimmt.
Für die Beschaffung heißt das: Die GPU-Entscheidung fällt beim Kauf des Rechners und bindet für dessen Lebensdauer. Wer sich Spielraum erhalten will, kauft ein System mit PCIe-Steckplatz statt eines mit MXM.
Die thermische Rechnung
Weil das Modul seine Wärme an das Gerät abgibt, addiert sie sich zur Verlustleistung des Prozessors. Gerechnet wird gegen die Kühlleistung des Gehäuses bei der Temperatur, die im Schaltschrank tatsächlich herrscht – nicht gegen die Angabe im Datenblatt, die für 25 °C gilt.
Ein Beispiel: Ein Gehäuse führt bei 25 °C Umgebungstemperatur 100 W ab. Bei 45 °C im Schaltschrank bleiben davon rund 55 W übrig, weil die nutzbare Temperaturdifferenz von 45 auf 25 Kelvin schrumpft. Ein System aus 35 W CPU und 50 W MXM-Modul verlangt 85 W – bei 25 °C unauffällig, bei 45 °C dauerhaft im Thermal Throttling.
Faustregel: Bei MXM die Verlustleistung von Prozessor und Modul addieren und gegen die Gehäuse-Kühlleistung bei realer Umgebungstemperatur prüfen, nicht gegen den Datenblattwert. Die Herleitung des Temperatur-Derating steht unter Lüfterlose Industrie-PCs.
Bei aktiv gekühlten Systemen entspannt sich die Rechnung, weil ein Zentrallüfter Prozessor und Modul gemeinsam bedient. Dafür ist das bewegte Teil wieder im Gerät – mit allem, was daran hängt.
MXM oder PCIe-Karte?
| Merkmal | MXM-Modul | PCIe-Steckkarte |
|---|---|---|
| Platzbedarf | 82 × 70 bzw. 82 × 105 mm | Ab 68,9 mm Bauhöhe, Slot nötig |
| Eigene Kühlung | Nein, über das System | Ja, eigener Lüfter |
| Verlustleistung | 25–100 W typisch | 75–450 W |
| Lüfterloser Betrieb | Möglich | Praktisch ausgeschlossen |
| Austausch | Nur mit Freigabe des Herstellers | Standard, jederzeit |
| Beschaffung | Spezialprodukt, teurer | Massenmarkt |
Wann welche Lösung
| Situation | Empfehlung |
|---|---|
| Bildausgabe, leichte Inferenz | Integrierte Grafikeinheit, keine GPU nötig |
| Kompaktes Gehäuse ohne Steckplatz | MXM |
| Lüfterloser Betrieb mit GPU-Last | MXM, thermisch nachrechnen |
| Steckplatz vorhanden | PCIe-Karte, wirtschaftlicher |
| GPU soll später tauschbar sein | PCIe, nie MXM |
| Maximale Rechenleistung | PCIe voller Baulänge, aktiv gekühlt |
MXM ist die richtige Antwort auf eine enge Einbausituation – und die falsche auf den Wunsch nach Flexibilität.
Kompakte Industrie-PCs mit GPU-Option: Box-PCs und Industrie-Computer. Steckkarten für Inferenz: PCIe AI- und GPU-Karten.
